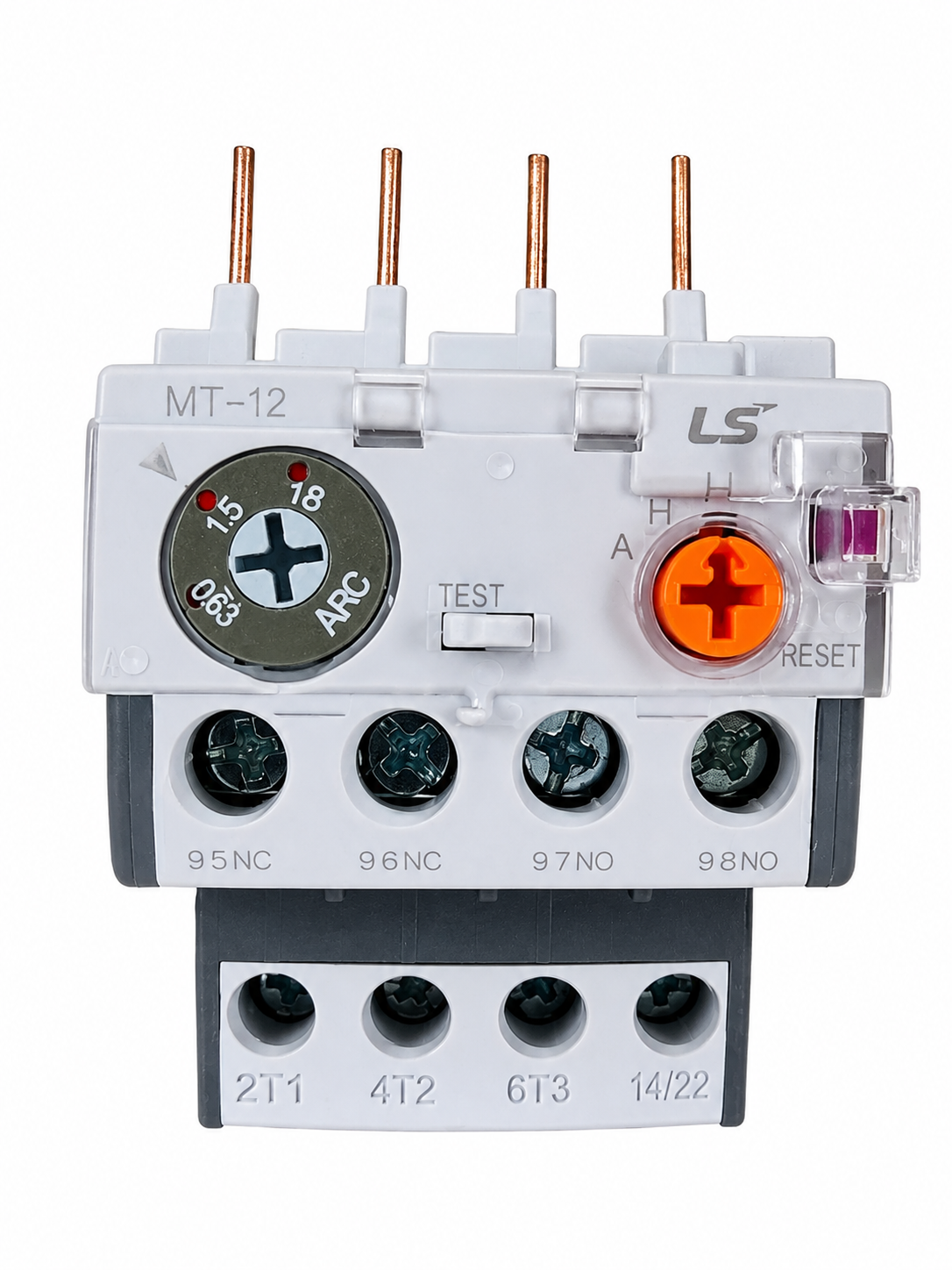

Relay Nhiệt LS MT-12 (0.63–18A)

Thông số kỹ thuật

Model: MT-12
Hãng sản xuất: LS Electric
Loại thiết bị: Relay nhiệt (Overload Relay)
Dải chỉnh dòng: 0.63A – 18A (tùy từng mã)
Kiểu bảo vệ: Quá tải, mất pha
Cơ cấu bảo vệ: Thanh lưỡng kim (Bimetal)
Tiếp điểm phụ: 1NO + 1NC
Chế độ Reset: Manual / Auto
Nút Test: Có
Lắp đặt: Gắn trực tiếp với Contactor LS
Tiêu chuẩn: IEC

Danh mục: Thiết bị tự động hoá Rơ le (relay) Tags: Relay nhiệt 0.63-18A Relay nhiệt chính hãng LS Relay nhiệt động cơ Relay nhiệt LS MT-12 Relay Nhiệt LS MT-12 (0.63–18A)Relay nhiệt LS MT-12 (0.63–1A)Relay nhiệt LS MT-12 (1–1.6A)Relay nhiệt LS MT-12 (1.6–2.5A)Relay nhiệt LS MT-12 (12–18A)Relay nhiệt LS MT-12 (4–6A)Relay nhiệt LS MT-12 (7–10A)Relay nhiệt LS MT-12 (9–13A)Relay nhiệt MT-12 Yêu cầu báo giá

Mô tả

Relay nhiệt LS MT-12 (0.63–18A) là dòng rơ le nhiệt bảo vệ quá tải động cơ được sử dụng phổ biến trong các tủ điện công nghiệp. Với nhiều dải chỉnh dòng từ 0.63A đến 18A, relay nhiệt MT-12 giúp bảo vệ động cơ khỏi hiện tượng quá tải, mất pha, kéo dài tuổi thọ thiết bị và giảm thiểu chi phí bảo trì. Sản phẩm được thiết kế đồng bộ với contactor LS, lắp đặt nhanh, hoạt động ổn định và phù hợp với nhiều hệ thống điều khiển điện trong nhà máy.

Thiết bị được lắp trực tiếp phía sau contactor LS MC-6a, MC-9b và MC-12b, tạo thành bộ khởi động động cơ hoàn chỉnh.

Dòng MT-12 có nhiều mức chỉnh dòng khác nhau, đáp ứng hầu hết nhu cầu bảo vệ động cơ công suất nhỏ và trung bình trong các hệ thống điện công nghiệp.

Đặc điểm nổi bật của Relay nhiệt LS MT-12 (0.63–18A)

Dải chỉnh dòng rộng từ 0.63A đến 18A.
Bảo vệ quá tải và mất pha hiệu quả.
Sử dụng cơ cấu lưỡng kim chính xác, tuổi thọ cao.
Có nút Reset (Auto/Manual) thuận tiện.
Có nút Test kiểm tra hoạt động.
Dễ dàng điều chỉnh dòng bảo vệ.
Lắp trực tiếp với contactor LS dòng MC-6a, MC-9b, MC-12b.
Kích thước nhỏ gọn, tiết kiệm diện tích tủ điện.
Hoạt động ổn định trong môi trường công nghiệp.

Các dải chỉnh dòng Relay Nhiệt LS MT-12 (0.63–18A)

MT-12 (0.63–1A): Dải chỉnh dòng 0.63 – 1A
MT-12 (1–1.6A): Dải chỉnh dòng 1 – 1.6A
MT-12 (1.6–2.5A): Dải chỉnh dòng 1.6 – 2.5A
MT-12 (2.5–4A): Dải chỉnh dòng 2.5 – 4A
MT-12 (4–6A): Dải chỉnh dòng 4 – 6A
MT-12 (5.5–8A): Dải chỉnh dòng 5.5 – 8A
MT-12 (7–10A): Dải chỉnh dòng 7 – 10A
MT-12 (9–13A): Dải chỉnh dòng 9 – 13A
MT-12 (12–18A): Dải chỉnh dòng 12 – 18A

Nguyên lý hoạt động của Relay Nhiệt LS MT-12 (0.63–18A)

Relay nhiệt MT-12 hoạt động dựa trên hiện tượng giãn nở của thanh lưỡng kim.

Khi động cơ làm việc bình thường, relay không tác động.

Khi dòng điện vượt quá giá trị cài đặt trong một khoảng thời gian nhất định, thanh lưỡng kim bị nung nóng và cong lên, làm chuyển trạng thái tiếp điểm phụ, khiến contactor nhả ra và ngắt nguồn cấp cho động cơ.

Nhờ đó động cơ được bảo vệ trước các sự cố:
