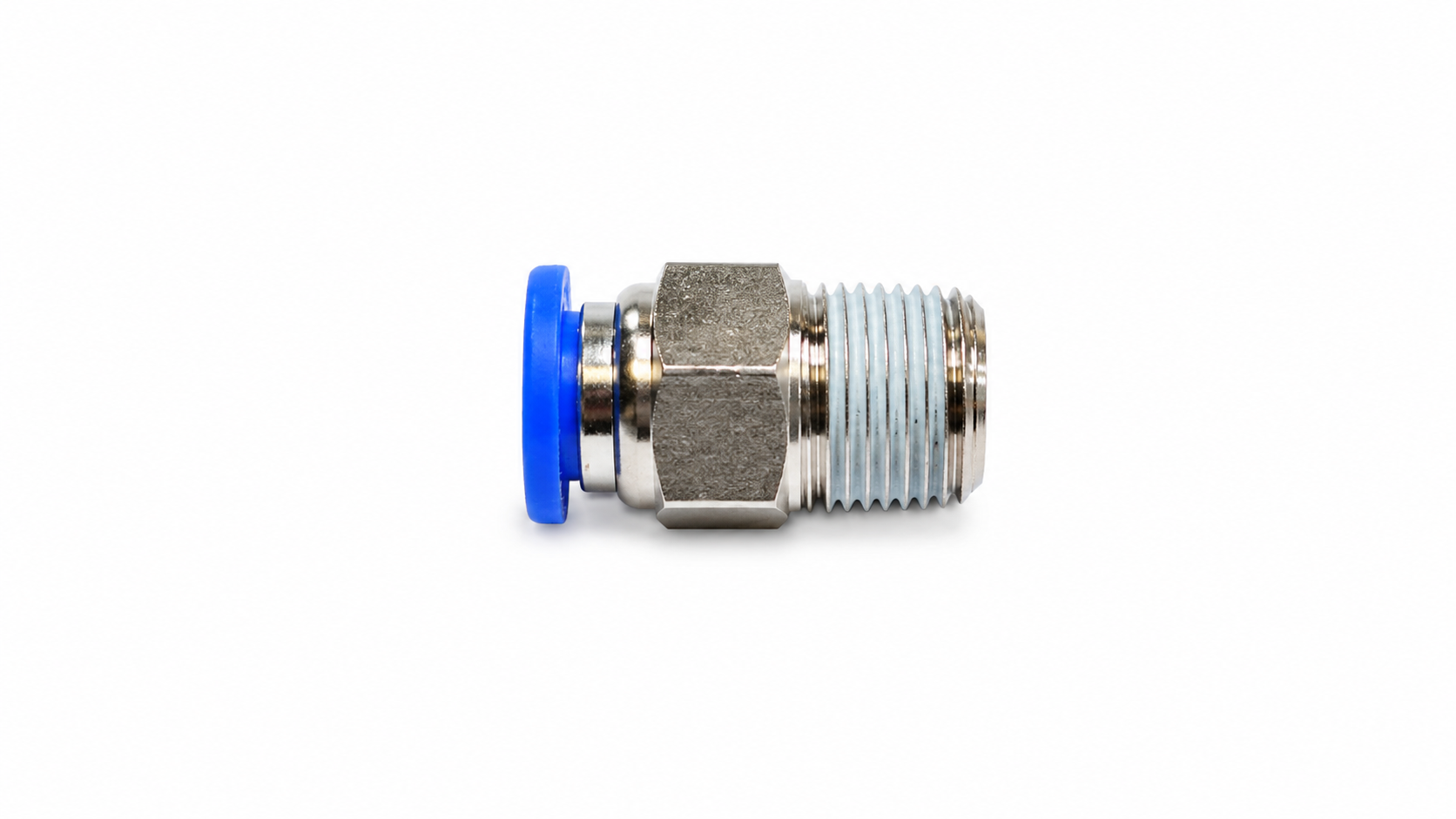

Nối Ống Thẳng Sang-A GPC 0402 (Phi 4 – Ren R1/4)

Thông số sản phẩm

Model: GPC 0402
Thương hiệu: Sang-A
Loại sản phẩm: Nối thẳng ren ngoài (Male Connector)
Đường kính ống sử dụng: Ø4 mm
Kích thước ren: R1/4
Vật liệu: Đồng mạ niken, nhựa kỹ thuật cao cấp
Môi chất làm việc: Khí nén
Xuất xứ thương hiệu: Hàn Quốc

Danh mục: Thiết bị truyền dẫn Chất lỏng - khí nén Đầu nối – phụ kiện truyền dẫn khí nén, chất lỏng Tags: GPC 0402 Nối ống thẳng Sang-A GPC 0402 Nối Ống Thẳng Sang-A Ren R1/4 nối ren ngoài Yêu cầu báo giá

Mô tả

Nối Ống Thẳng Sang-A GPC 0402 (Phi 4 – Ren R1/4) là đầu nối khí nén ren ngoài R1/4 được thiết kế để kết nối nhanh trong các hệ thống khí nén công nghiệp. Sản phẩm có cấu tạo bằng đồng mạ niken kết hợp nhựa kỹ thuật cao cấp, giúp chống ăn mòn, tăng độ kín khí và đảm bảo độ bền trong quá trình vận hành.

Thông số nổi bật

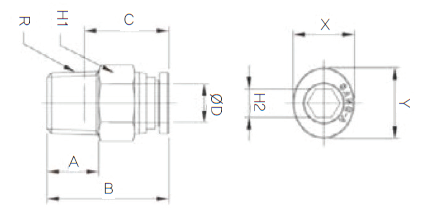

CODE	MODEL	ØD	R	A	B	C	H1	H2	X	Y	Orifice (Ømm)	W.G (g)	Q’ty/Inbox
11010412	GPC 0402	4	R1/4	11	20.1	14.5	14	3	8.6	10.8	3	17.3	100

Ký hiệu	Ý nghĩa
CODE	Mã sản phẩm dùng để nhận diện và đặt hàng.
MODEL	Tên hoặc mã model của sản phẩm.
ØD	Đường kính danh nghĩa của thân hoặc lỗ lắp đặt (mm).
R	Quy cách ren trong của sản phẩm (M3, M5, M6, R1/8, R1/4, R3/8…).
A	Chiều dài phần ren làm việc hoặc chiều sâu ren (mm).
B	Chiều dài tổng thể của sản phẩm (mm).
C	Chiều rộng thân hoặc kích thước phần thân chính (mm).
H1	Chiều cao tổng thể của sản phẩm sau khi lắp đặt (mm).
H2	Chiều cao phần đầu ép hoặc vai định vị (mm).
X	Kích thước chiều ngang của phần ép cố định (mm).
Y	Kích thước chiều rộng tổng thể của phần đầu sản phẩm (mm).
Orifice (Ømm)	Độ dày tấm kim loại phù hợp hoặc đường kính lỗ lắp đặt theo tiêu chuẩn nhà sản xuất (mm).
W.G (g)	Khối lượng của một sản phẩm (gram).
Q’ty/Inbox	Số lượng sản phẩm được đóng trong một hộp tiêu chuẩn.
